Циркуляционный насос с мокрым ротором для отопления
Устройство и принцип работы
В современных системах отопления циркуляционный насос играет ключевую роль для равномерного прогрева и энергоэффективности. Особенно популярны модели с мокрым ротором, которые составляют основу рынка бытового отопительного оборудования. Разберем подробно, как работает эта технология и почему она так востребована владельцами частных домов и квартир.
Зачем нужен циркуляционный насос в системе отопления?
Циркуляционный насос — это электромеханическое устройство для непрерывного перемещения теплоносителя (воды или антифриза) по замкнутому отопительному контуру.
В отличие от старых гравитационных систем, где жидкость движется только за счет естественной конвекции, насос отопления решает сразу несколько важных задач:
• Равномерный прогрев: одинаковая температура на всех радиаторах независимо от расстояния до котла
• Быстрый запуск: минимальное время между включением системы и достижением комфортной температуры
• Экономия материалов: можно использовать трубы меньшего диаметра
• Энергоэффективность: снижение потребления газа или электричества на 25-35%

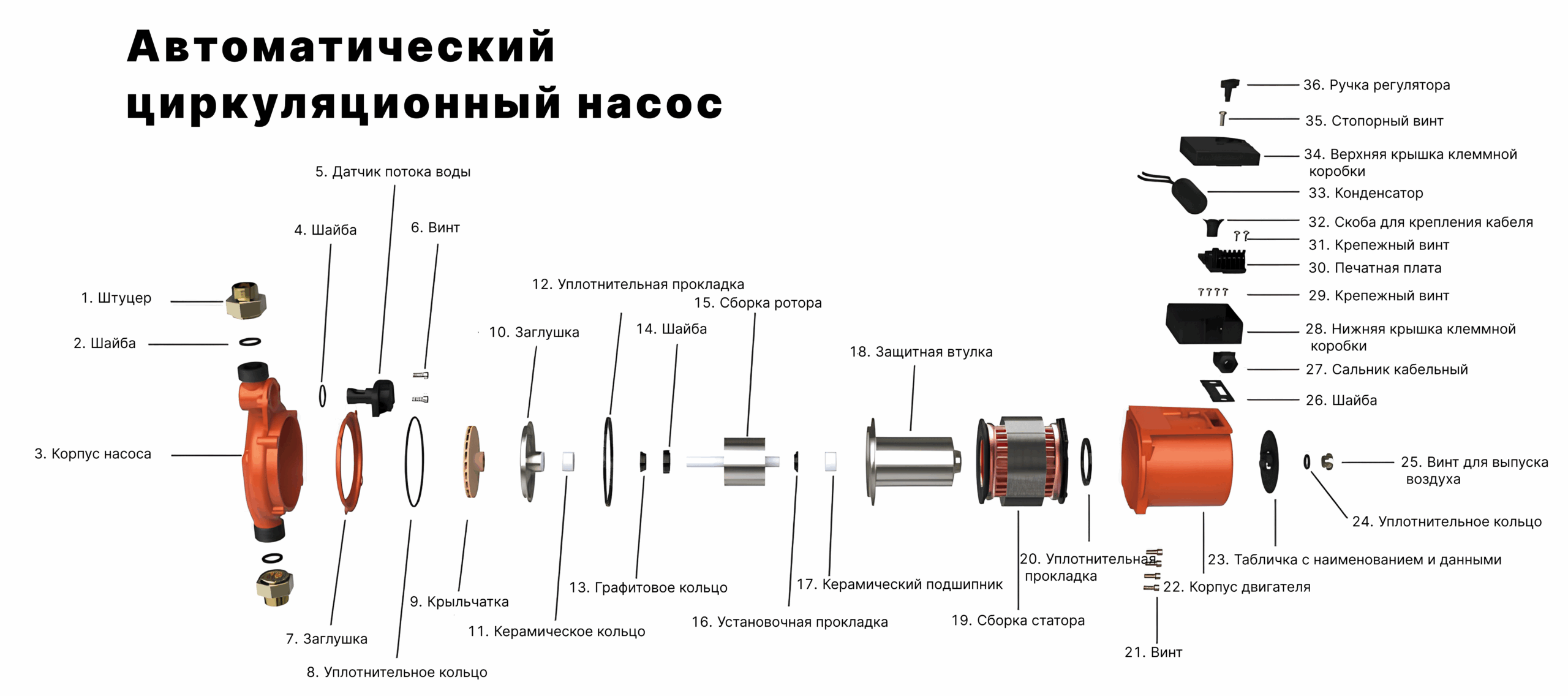

Устройство насоса с мокрым ротором: основные компоненты
Конструкция циркуляционного насоса с мокрым ротором продумана до мелочей.
Основные части:
1. Корпус насоса
Изготавливается из прочного чугуна, латуни или нержавеющей стали. Корпус объединяет все детали и имеет резьбовые или фланцевые соединения для подключения к трубопроводу.
2. Электродвигатель
Включает неподвижный статор с обмотками и вращающийся ротор. В насосах с мокрым ротором статор защищен от рабочей зоны герметичным стаканом из нержавейки.
3. Рабочее колесо (импеллер)
Центральная рабочая деталь. Ротор через вал соединен с лопастным колесом. Форма лопастей специально рассчитана для создания оптимального потока жидкости.
4. Подшипники скольжения
В насосах с мокрым ротором подшипники работают прямо в теплоносителе. Жидкость одновременно смазывает трущиеся части и охлаждает их.
Главная особенность: ротор и подшипники постоянно находятся в теплоносителе, который выполняет роль смазки и охлаждения.
Как работает циркуляционный насос: принцип действия
Работа основана на создании центробежной силы. Процесс происходит в четыре этапа:
1. Всасывание — теплоноситель поступает в центр рабочего колеса через входной патрубок
2. Разгон — вращающиеся лопасти придают жидкости скорость и отбрасывают её к краям колеса
3. Нагнетание — под действием центробежной силы жидкость выталкивается в выходной патрубок, создавая давление
4. Циркуляция — процесс повторяется непрерывно, пока работает двигатель
Преимущества:
- Тихая работа — теплоноситель гасит шум и вибрации
- Долговечность — не требует регулярного обслуживания
- Компактность — меньше размеры по сравнению с сухим ротором
- Высокий КПД — до 80-85% в бытовых системах отопления
- Простой монтаж — не нужен фундамент или виброизоляция
Недостатки:
- Ограничение по мощности — не подходят для крупных промышленных систем
- Чувствительность к загрязнениям — требуют чистого теплоносителя
- Критичность установки — вал должен располагаться строго горизонтально
Правила монтажа и эксплуатации:
Для долгой и надежной работы насоса с мокрым ротором соблюдайте эти требования:
- Горизонтальное положение вала — обязательное условие для правильной смазки подшипников
- Направление потока — стрелка на корпусе должна совпадать с движением теплоносителя
- Место установки — лучше всего на обратной трубе перед котлом (там ниже температура)
- Байпасная линия — нужна для работы системы отопления при отключении электричества
- Фильтр-грязевик — защищает от попадания мусора и окалины
Важно: При первом запуске обязательно удалите воздух через специальный винт. Воздушные пробки могут вызвать кавитацию и поломку насоса!
Типичные проблемы и их решение
Насос не запускается:
• Проверьте электропитание и предохранители • Удалите воздух из системы
Повышенный шум и вибрация:
• Выпустите воздух из контура • Проверьте состояние подшипников
Слабый напор:
• Почистите фильтр и рабочее колесо • Проверьте настройки скорости
Протечки:
• Замените уплотнения • Восстановите посадочные поверхности
Заключение
Циркуляционный насос с мокрым ротором — это продуманное инженерное решение, где теплоноситель выполняет сразу три функции: переносит тепло, смазывает детали и охлаждает двигатель.
Понимание устройства и принципа работы поможет правильно выбрать насос для вашей системы отопления и обеспечить его долгую службу. При соблюдении правил монтажа и качественном теплоносителе такие насосы работают 12-17 лет без ремонта, гарантируя комфортную температуру в доме даже в самые холодные дни.
